ESD器件的选型建议
7446 2023-08-21
引言:
ESD是电子元器件和电路板中最常见的故障原因之一。当人体或其他带电物体接触到电子元器件或电路板时,可能会产生高电压电荷,形成ESD放电。ESD放电会对电子元器件和电路板产生瞬态高压和高电流,导致它们的电学性能和机械性能损坏或失效,从而降低系统的可靠性和稳定性。为了保护电子元器件和电路板免受ESD损坏,需要在电路设计中添加ESD保护电路。ESD保护电路通常使用ESD器件来实现。

选型步骤:

1.应用场景分析

首先需要分析应用场景,明确需要保护的电子元器件或电路板,并了解其工作条件、信号特性、功率要求等因素,以确定ESD器件的应用范围和要求。

2.ESD等级

根据应用场景的ESD等级要求,选择合适的ESD器件。ESD等级是指器件能够承受的ESD放电的能量,通常用最大ESD放电电压和最大ESD放电电流来表示。ESD等级一般包括Human Body Model(HBM)、Machine Model(MM)、Charged Device Model(CDM)等,其中HBM是应用最广泛的一种ESD等级。HBM是指人体接触器件时产生的ESD放电,其放电能量一般在1kV~8kV之间。根据应用场景的ESD等级要求,选择能够承受相应ESD等级的ESD器件。

3.保护方向

根据应用场景需要保护的电子元器件或电路板的保护方向,选择合适的ESD器件。ESD器件的保护方向分为单向和双向两种。单向ESD器件只能保护电路中正向的ESD放电,而双向ESD器件则能够同时保护正向和反向的ESD放电。根据应用场景需要保护的电子元器件或电路板的保护方向,选择合适的ESD器件。

4.封装形式

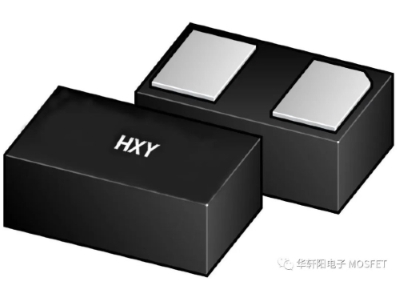

根据应用场景的尺寸限制和工艺要求,选择合适的ESD器件封装形式。ESD器件的封装形式有很多种,如SOT23、SOD323、SOD523、DFN、QFN等。需要根据实际应用环境和要求进行选择。

5.工作电压

根据应用场景的工作电压要求,选择合适的ESD器件。不同工作电压的ESD器件具有不同的反击电压和保护电流等参数,需要根据实际情况进行选择。

6.电容值

根据应用场景的电容值要求,选择合适的ESD器件。ESD器件的电容值通常会影响器件的反应速度和ESD能耗等性能指标,需要根据实际情况进行选择。

7.逆向耐压

根据应用场景的逆向耐压要求,选择具有足够逆向耐压能力的ESD器件。逆向耐压能力不足的ESD器件可能会在逆向电压下被击穿,导致器件失效。

8.ESD保护要求

根据应用场景的ESD保护要求,选择合适的ESD器件。ESD保护要求包括最大ESD放电电压、最大ESD放电电流、ESD保护效率等。需要根据实际应用环境和要求进行选择。

结论:

通过对ESD器件选型步骤和常用参数的解释,我们可以更加清晰地认识到如何选择适合自己产品的ESD器件。在实际应用中,我们需要根据实际需求和应用场景,综合考虑各种因素,并且选择有资质的供应商,以确保所选器件的质量和可靠性,提高产品的竞争力和用户满意度。
